规格速查 SPEC CARD

NVIDIA H100 NVL

单卡94GB HBM3、双卡NVLink桥接188GB,70B级LLM推理专用卡,350-400W风冷双槽好托管,AI Enterprise随卡附赠,二手市场绕不开的准旗舰

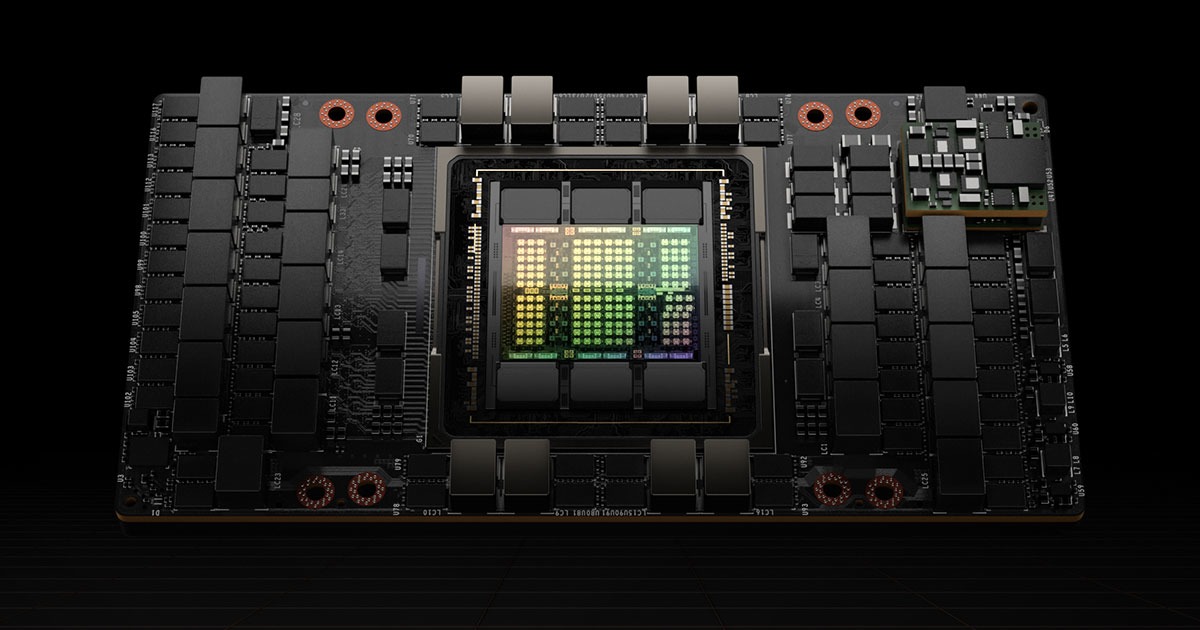

NVIDIA H100 NVL 厂商官方图
NVIDIA 厂商官方图

概述

NVIDIA H100 NVL是NVIDIA基于Hopper架构推出的PCIe形态数据中心GPU,定位为大显存推理场景的准旗舰产品。单卡配备94GB HBM3显存,通过NVLink桥接可将两张卡组合为188GB的统一显存池,适合承载大参数量语言模型的推理负载。该卡采用双槽风冷设计,TDP可在一定范围内配置,便于在标准机架环境中部署;卡间通过NVLink提供双向600GB/s互联带宽,同时支持PCIe Gen5主机接口。随卡附带NVIDIA AI Enterprise软件套件,覆盖企业级AI推理与部署需求。

核心规格

架构NVIDIA Hopper
显存94GB
显存类型HBM3
显存带宽3.9TB/s
FP64算力30 teraFLOPs
FP64 Tensor Core60 teraFLOPs
FP32算力60 teraFLOPs
FP8算力3,341 teraFLOPS
FP16算力1,671 teraFLOPS
INT8算力3,341 TOPS
功耗TDP350-400W (configurable)
互联NVIDIA NVLink: 600GB/s | PCIe Gen5: 128GB/s
形态PCIe dual-slot air-cooled
MIG切片Up to 7 MIGS @ 12GB each
编解码器7 NVDEC | 7 JPEG
规格已经官方资料核验(官方基准,更新于 2026-10-09)· 价格以货主实际报价为准

适用场景

同族型号

型号显存功耗
NVIDIA T4 对比16GB GDDR6 with ECC (默认开启)70W (Total board power, 默认)
NVIDIA A100 对比40GB HBM2 / 80GB HBM2e 双版本(80GB 版 2020-11-16 SC20 增发),带 ECCSXM4 400W(40GB/80GB 同);PCIe 版 40GB 250W / 80GB 300W
NVIDIA H20 对比96GB HBM3(Flopper/VipraTech/腾讯新闻三源一致)400W TDP(Flopper/VipraTech规格表/腾讯新闻'热设计功耗400W'三源;VipraTech正文另有350W矛盾口径已弃)
NVIDIA GB300 对比288GB HBM3e(单GPU封装;超级芯片576GB;HGX板级2.1TB/机柜20TB并存)TGP 最高 1400W
NVIDIA A30 对比24 GB HBM2165 W
NVIDIA GeForce RTX 4090 对比24GB GDDR6X450W TGP (平均游戏315W, 建议系统电源850W)

视频讲解 VIDEO

深度阅读:H100 · 深度词条

采购与验货要点

常见问题

H100 NVL和普通PCIe版H100有什么区别?
H100 NVL是PCIe形态的H100变体,主要差异在于配备了NVLink桥接能力,可将两张卡桥接为188GB的联合显存池,专为需要跨卡大显存的推理场景设计;而标准PCIe版通常不带出厂桥接方案。两者均基于Hopper架构。
单卡94GB够跑大模型吗?什么时候需要双卡桥接?
这取决于模型参数量与量化方案。若单卡显存不足以容纳模型权重加上KV Cache等运行时开销,可以通过NVLink桥接两张H100 NVL获得188GB联合显存。桥接后显存池由NVLink以600GB/s带宽连接,通信效率高于走PCIe Gen5的多卡方案。
H100 NVL适合出租或托管吗?MIG有什么用?
适合。该卡采用标准PCIe双槽风冷设计,可配置的TDP使其能够部署在常规机架服务器中,托管门槛相对较低。MIG功能可将单卡物理切分为多至7个独立实例,每个实例12GB显存,彼此隔离,适合云服务商或团队将一张卡分给多个租户或多个轻量推理任务使用。
